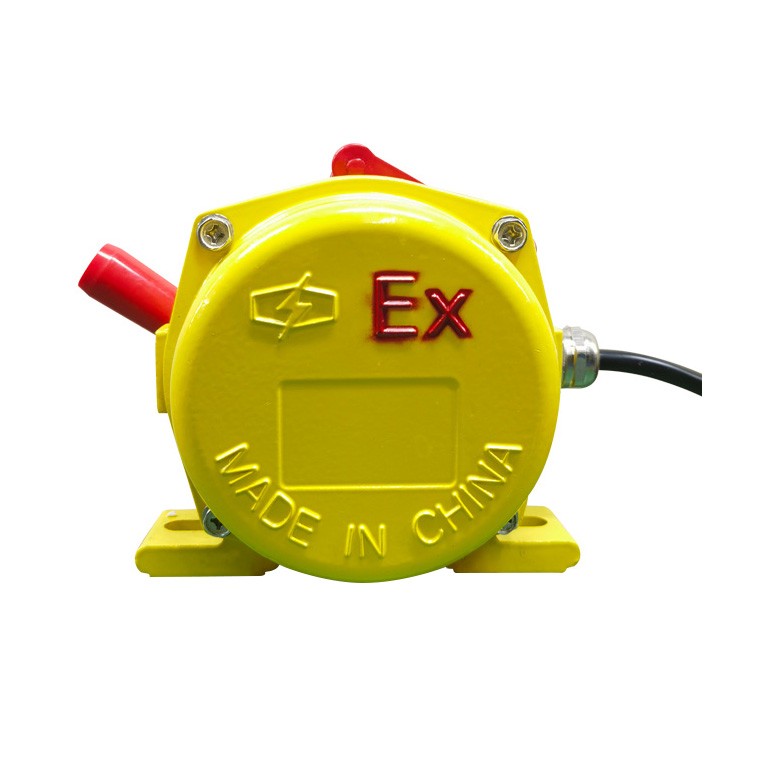

粉塵防爆雙向拉繩開關

概述

雙向拉繩開關廣泛應用于鋼鐵、水泥、電廠、礦山等具有帶式輸送機的廠礦，該產品安裝在膠帶輸送機兩側，是用于膠帶輸送機緊急事故停機的一種保護開關，在開關操作距離內任何一點拉動鋼絲繩，切斷運行電路使全線停機，實現對膠帶機及人身安全的保護。

符合粉塵防爆Ex tb ⅢC T80℃ Db標準。

工作原理

當膠帶運輸現場發生緊急事故時，拉動系在吊耳上的鋼絲繩，使機內的滑塊與開關作用，發出停機信號。松開鋼絲繩按下復位杠后方可復位

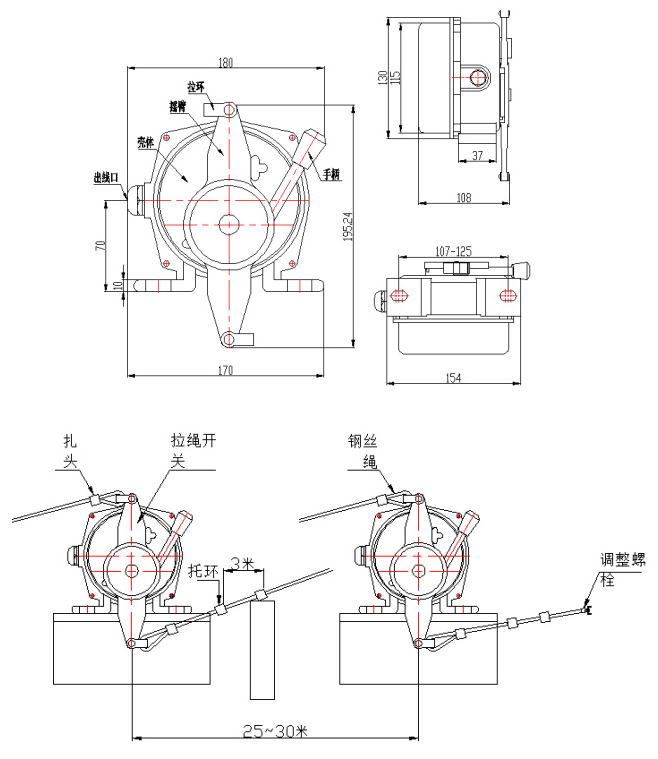

安裝及使用
開關平衡地按在機架的固定支架上;
將鋼絲繩系在拉繩開關上下兩端的拉環上，每側鋼絲繩不超過40米（有斜度時應當縮短為25米）；
拉繩壓力應適宜，以確保開關可靠復位；
拉繩沿膠帶平行方向設置，每3米加一吊環；
密封性好，具有防塵、防震、防腐等優點
機殼采用鑄鋁鑄造，重量輕、硬度

技術指標
復位方式：手動復位
動作角度：30°
極限角度：60°
觸點數量：1個常開；1個常閉
動作力：10kg
觸點容量：24~380V AC/DC
電流：1:5-15A
防護等級：IP66
可靠性：>106次
環境溫度：-40℃~ +80℃；
相對濕度：不大于85%
